系統概述：

    基于工業以太網的煤礦綜合自動化系統采用計算機網絡．光纖通信等．在環境惡劣人員設備分散．有安裝要求的煤礦構建一個符合防爆要求的井下1∞/10c心他ps高速互聯網．系統是在煤礦井上/下建立具有開發協議的工業數字網絡系統，傳輸安全監測控制．語言視頻圖像信息．為煤礦的綜合自動化提供高速控制平臺．使礦井在“采、掘、運、風、水、電”等生產環節全面自動化,在統一的平臺下實現對異構系統的監測和控制，并可與信息化系統連接．將煤炭生產  管理的各個環節統一起來形成統一、完整的整體．對煤礦生產減人提效和科學管理具有重要意義。

系統功能：

    工業以太網+現場總線：使整個系統配置合理．信息共享。冗余：采用了多種冗余．在物理上和邏輯上考慮到傳輸信道．管控服務器調度主機、供電電源的冗余提高了礦井自動化系統的可靠性。異構系統的互聯互通：提供了多種符合主流標準的接口方式．能夠集成不同廠家的硬件設備和軟件產品．實現各系統間互操作。

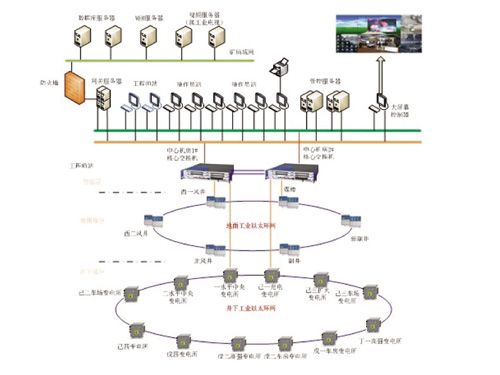

    體系結構：遵循統一數據出口和統一數據入口的原則，通過統一的一站式服務門戶對外給用戶提供閉環式服務和共享機制整合各業務應用系統。

高度的安全性：具有較強的加密等機制．完善的日志  數據備份和病毒防護功能。

主要指標：

傳輸速率：100/1000Mbps

傳輸協議：支持TCP/IP協議

傳輸介質：?jiǎn)文９饫w  多模光纖礦用阻燃雙絞線

監控分站(千兆網絡交換機)：支持4個百兆光口  3個千兆光口．4個電接口  Rs485．支持全雙工半雙

工(接口可擴展)用戶端口10—100Mbps自適應  支持冗余鏈路，網絡重構自愈時間小于300ms。
